K1721Teleszkópos fióksínek, alumínium, oldalra szerelésre, teljesen... |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Sínek, alumínium
Golyóskosarak, nemesacél 1.4301.
Golyók, nemesacél 1.4021. Kivitel:Sínek, fémtiszta
Golyóskosarak, fémtiszta
Golyók, fémtisztaRendeléssel kapcsolatos tudnivalók:Értékesítés párosávalTovábbi információk:A teljesen kihúzható teleszkópos fióksíneknél a lökethossz megközelítőleg azonos a beépítési hosszal, amely nagyobb kényelmet és jobb hozzáférhetőséget biztosít. A teleszkópos fióksínek dinamikus teherbírása a függőlegesen felszerelt teleszkópos sínpár maximális teherbírását adja meg a teljes kihúzási út kihasználása esetében. A megadott teherbírást 600 mm-es síntávolság mellett határozták meg és a maximális értékre vonatkozik 10.000 ciklus esetében.
Nem alkalmas vízszintes beszerelésre.
2.000 ciklus után javasoljuk az utánzsírozást nagynyomású kenőzsírral.
A végütközőket 10 ciklusban, a megadott terhelés és
0,8 m/s ütközési sebesség mellett ellenőrizték. Javasoljuk kiegészítőleg külső végütközők alkalmazását.Hőmérséklet-tartomány:-20 °C - +110 °C között LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
Rendelési szám
| Szerelés | Terméktípus | Teherbírás
páronként
kg
| csomagolás módja | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1721.0300 | oldalra szerelés | szabványos | 240 | 1 darab = 1 pár |  | | 263,23 € | | | K1721.0350 | oldalra szerelés | szabványos | 255 | 1 darab = 1 pár | | | 278,86 € | | | K1721.0400 | oldalra szerelés | szabványos | 270 | 1 darab = 1 pár | | | 299,90 € | | | K1721.0450 | oldalra szerelés | szabványos | 285 | 1 darab = 1 pár | | | 315,57 € | | | K1721.0500 | oldalra szerelés | szabványos | 300 | 1 darab = 1 pár | | | 330,54 € | | | K1721.0550 | oldalra szerelés | szabványos | 300 | 1 darab = 1 pár | | | 348,07 € | | | K1721.0600 | oldalra szerelés | szabványos | 300 | 1 darab = 1 pár | | | 362,51 € | | | K1721.0650 | oldalra szerelés | szabványos | 295 | 1 darab = 1 pár | | | 386,90 € | | | K1721.0700 | oldalra szerelés | szabványos | 290 | 1 darab = 1 pár | | | 405,40 € | | | K1721.0800 | oldalra szerelés | szabványos | 270 | 1 darab = 1 pár | | | 439,33 € | | | K1721.0900 | oldalra szerelés | szabványos | 250 | 1 darab = 1 pár | | | 474,84 € | | | K1721.1000 | oldalra szerelés | szabványos | 230 | 1 darab = 1 pár | | | 526,17 € | |

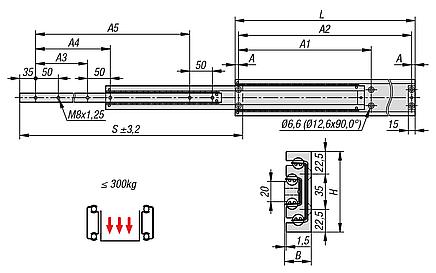

| Rendelési szám | A
| A1 | A2 | A3 | A4 | A5 | B | H | Löket
S | L | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1721.0300 | 7,5 | 142,5 | 285 | 75 | 125 | 150 | 26,5 | 80 | 300 | 300 | | | 263,23 € | | | K1721.0350 | 7,5 | 167,5 | 335 | 100 | 150 | 200 | 26,5 | 80 | 350 | 350 | | | 278,86 € | | | K1721.0400 | 7,5 | 192,5 | 385 | 125 | 175 | 250 | 26,5 | 80 | 400 | 400 | | | 299,90 € | | | K1721.0450 | 7,5 | 217,5 | 435 | 150 | 200 | 300 | 26,5 | 80 | 450 | 450 | | | 315,57 € | | | K1721.0500 | 7,5 | 242,5 | 485 | 175 | 225 | 350 | 26,5 | 80 | 500 | 500 | | | 330,54 € | | | K1721.0550 | 7,5 | 267,5 | 535 | 200 | 250 | 400 | 26,5 | 80 | 550 | 550 | | | 348,07 € | | | K1721.0600 | 7,5 | 292,5 | 585 | 225 | 275 | 450 | 26,5 | 80 | 600 | 600 | | | 362,51 € | | | K1721.0650 | 7,5 | 317,5 | 635 | 250 | 300 | 500 | 26,5 | 80 | 650 | 650 | | | 386,90 € | | | K1721.0700 | 7,5 | 342,5 | 685 | 275 | 325 | 550 | 26,5 | 80 | 700 | 700 | | | 405,40 € | | | K1721.0800 | 7,5 | 392,5 | 785 | 325 | 375 | 650 | 26,5 | 80 | 800 | 800 | | | 439,33 € | | | K1721.0900 | 7,5 | 442,5 | 885 | 375 | 425 | 750 | 26,5 | 80 | 900 | 900 | | | 474,84 € | | | K1721.1000 | 7,5 | 492,5 | 985 | 425 | 475 | 850 | 26,5 | 80 | 1000 | 1000 | | | 526,17 € | |
