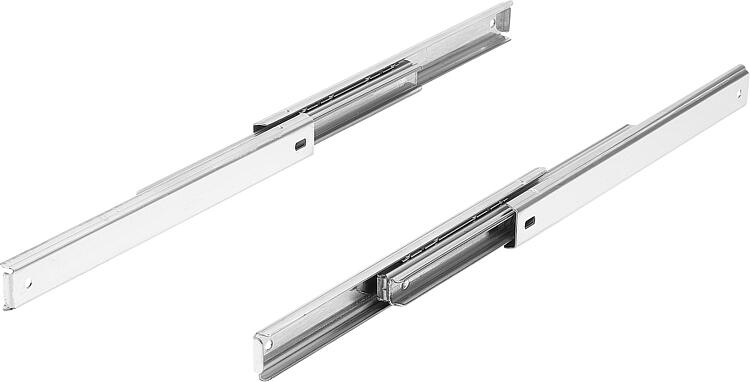

K2368Teleszkópos sínek, nemesacél, oldalra szerelésre, teljesen... |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásTermékleírás:A teleszkópos sínek ideálisak 15 kg-ig terjedő terhelésekhez, és teljes kihúzást biztosítanak, ily módon a fiók hátsó része könnyen hozzáférhető. A 19,5 mm-es sínvastagsággal tökéletes a szűk helyekre. A kiváló minőségű nemesacélból készült sín korrózióálló, és -80 °C és +500 °C közötti hőmérséklet közötti tartományban használható, így ideális hűtőszekrényekben, sütőkben és magas hőmérsékletű ipari alkalmazásoknál. Ezenkívül élelmiszeripari célokra rendeltetett anyagokból készül, így megfelel az összes élelmiszer-biztonsági előírásoknak.Anyag:Sínek, nemesacél 1.4301.
Golyóskosarak, nemesacél 1.4301.
Golyók, nemesacél 1.4034. Kivitel:Sínek, fémtiszta
Golyóskosarak, fémtiszta
Golyók, fémtisztaRendeléssel kapcsolatos tudnivalók:Értékesítés párosávalTovábbi információk:A teljesen kihúzható teleszkópos síneknél a lökethossz megközelítőleg azonos a beépítési hosszal, amely nagyobb kényelmet és jobb hozzáférhetőséget biztosít. A teleszkópos sínek dinamikus teherbírása a függőlegesen felszerelt teleszkópos sínpár maximális teherbírását adja meg a teljes kihúzási út kihasználása esetében. A megadott teherbírást 450 mm-es síntávolság mellett határozták meg és a maximális értékre vonatkozik 10.000 ciklus esetében.
Vízszintesen szerelve a teherbírás 75 %-kal kisebb.
A rögzítőcsavarok fejmagassága nem haladhatja meg a 3 mm-t és a fej átmérője a 8 mm-t, ellenkező esetben fennáll a sín egyéb elemeivel való ütközés veszélye.
A síneket kék védőfóliával látják el, amelyet használat előtt el kell távolítani.Hőmérséklet-tartomány:-80 °C-tól +500 °C-ig.
A felület elszíneződése 300 °C felett lehetséges.Szerelés:A beszerelés során a középső sínt úgy kell elhelyezni, hogy a hozzáférési furat helyzete megegyezzen a csavarok helyzetével.Jellemzők: LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
Rendelési szám
| Szerelés | Terméktípus | Fp1=
teherbírás páronként
10.000 zy. | csomagolás módja | CAD | Tartoz. | Ár | Rendelés |
|---|
| K2368.0150 | oldalra szerelés | szabványos | 9 | 1 darab = 1 pár | | | 49,13 € | | | K2368.0200 | oldalra szerelés | szabványos | 11 | 1 darab = 1 pár | | | 51,93 € | | | K2368.0250 | oldalra szerelés | szabványos | 12 | 1 darab = 1 pár | | | 55,98 € | | | K2368.0300 | oldalra szerelés | szabványos | 14 | 1 darab = 1 pár | | | 61,38 € | | | K2368.0350 | oldalra szerelés | szabványos | 15 | 1 darab = 1 pár | | | 65,48 € | | | K2368.0400 | oldalra szerelés | szabványos | 15 | 1 darab = 1 pár | | | 70,08 € | |

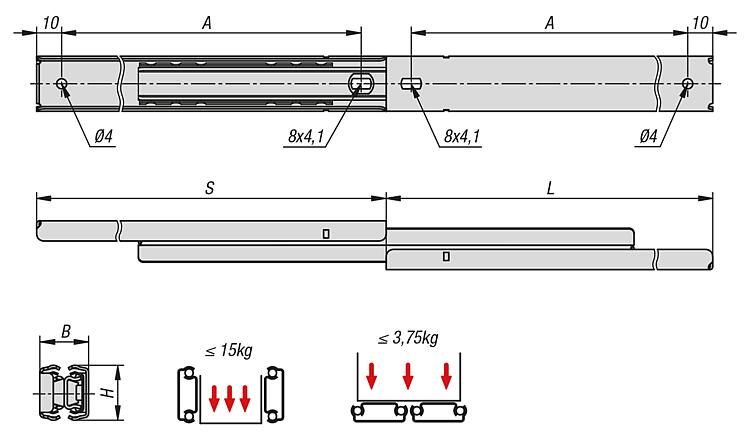

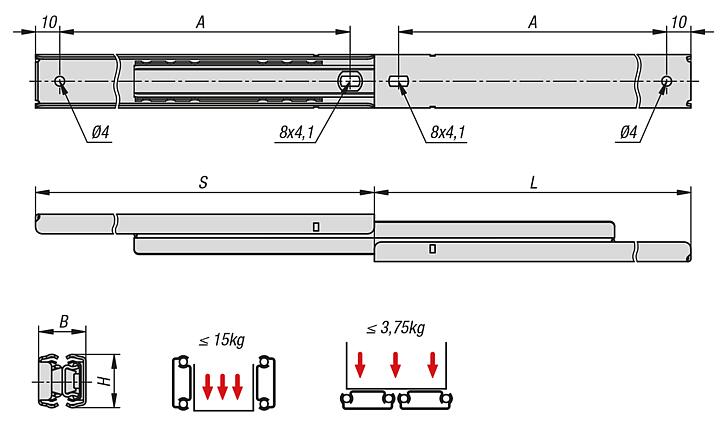

| Rendelési szám | A
| B | H | Löket
S | L | CAD | Tartoz. | Ár | Rendelés |
|---|
| K2368.0150 | 130 | 19,5 | 22 | 150 | 150 | | | 49,13 € | | | K2368.0200 | 180 | 19,5 | 22 | 200 | 200 | | | 51,93 € | | | K2368.0250 | 230 | 19,5 | 22 | 250 | 250 | | | 55,98 € | | | K2368.0300 | 280 | 19,5 | 22 | 300 | 300 | | | 61,38 € | | | K2368.0350 | 330 | 19,5 | 22 | 350 | 350 | | | 65,48 € | | | K2368.0400 | 380 | 19,5 | 22 | 400 | 400 | | | 70,08 € | |
