Termékleírás / Termékillusztrációk

LeírásAnyag:Sínek, acél
Golyókosarak, acél
Golyók, acélKivitel:Sínek, horganyzott
Golyókosarak, horganyzott
Golyók, edzettRendeléssel kapcsolatos tudnivalók:Értékesítés párosávalTovábbi információk:A teljesen kihúzható teleszkópos fióksíneknél a lökethossz megközelítőleg azonos a beépítési hosszal, amely nagyobb kényelmet és jobb hozzáférhetőséget biztosít. A reteszoldó kar működtetésével a fiók könnyedén kivehető és leválasztható a vezetőről. A teleszkópos fióksínek dinamikus teherbírása a függőlegesen felszerelt teleszkópos sínpár maximális teherbírását adja meg a teljes kihúzási út kihasználása esetében.

Vízszintes beszerelésre nem alkalmas.

A rögzítőcsavarok fejének magassága ne haladja meg a 2,5 mm-t, különben fennáll a sínek más részeivel való összeütközés veszélye.

A alak:
A fékezett behúzásnak köszönhetően a teleszkópos fióksínek mozgása lelassul és önállóan mozognak a véghelyzetbe.
A megadott teherbírás a maximális értékre vonatkozik 80.000 ciklus esetében.

B alak:
Enyhe nyomásra a teleszkópos fióksínek önállóan, szinte teljesen zajtalanul tolódnak ki. A megadott teherbírást 450 mm-es síntávolság mellett határozták meg és a maximális értékre vonatkozik 80.000 ciklus esetében.

C alak:
Rögzítés nyitott és zárt helyzetben.
A megadott teherbírást 450 mm-es síntávolság mellett határozták meg és a maximális értékre vonatkozik 10.000 ill. 80.000 ciklus esetében.

D alak:
Rögzítés zárt helyzetben.
A megadott teherbírást 450 mm-es síntávolság mellett határozták meg és a maximális értékre vonatkozik 80.000 ciklus esetében.

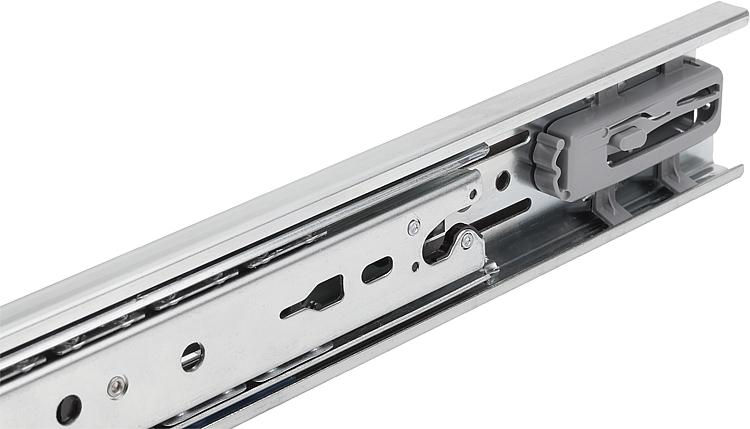

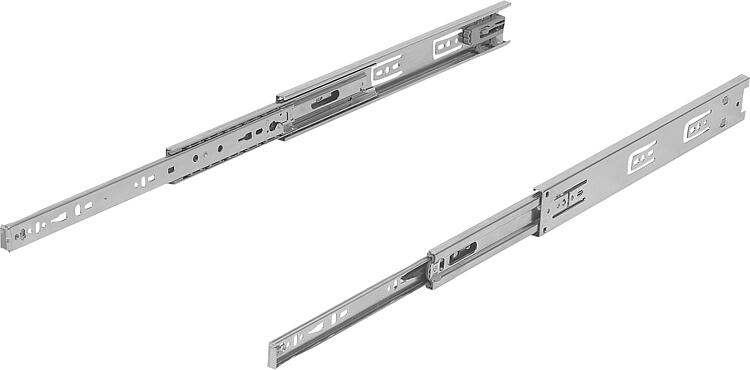

E alak:
Az önbehúzásnak köszönhetően a teleszkópos fióksínek mozgása lelassul és önállóan mozognak a véghelyzetbe.
A megadott teherbírást 450 mm-es síntávolság mellett határozták meg és a maximális értékre vonatkozik 10.000 ill. 80.000 ciklus esetében.Hőmérséklet-tartomány:A alak:
+10°C - +40°C között

B alak:
-20°C - +70°C között

C alak:
-20°C - +70°C között

D alak:
-20°C - +70°C közöttElőnyök:Fékezett
Nyomásra nyíló
Önbehúzós
Rögzítés nyitott és zárt helyzetben
Gyors, kuplungos fiókleválasztásTartozékok:Szerelőkonzol, acél, teleszkópos fióksínekhez K2393Rajzi hivatkozás:

B alak:
1) A K2381.2040022, K2381.2050022,
K2381.2060022, K2381.2040035, K2381.2050035 és K2381.2060035 terméknél szerelőfurat nincs.

C alak:
1) A K2381.30600, K2381.30650 és K2381.30700 terméknél szerelőnyílás van.
2) A K2381.30250 terméknél szerelőfurat nincs.

D alak:
1) A K2381.40148, K2381.40199 és K2381.40250
terméknél szerelőfurat nincs
2) A K2381.40600, K2381.40650 és K2381.40700
terméknél szerelőfurat van
3) A K2381.30600 és K2381.30650 terméknél szerelőfurat nincs.

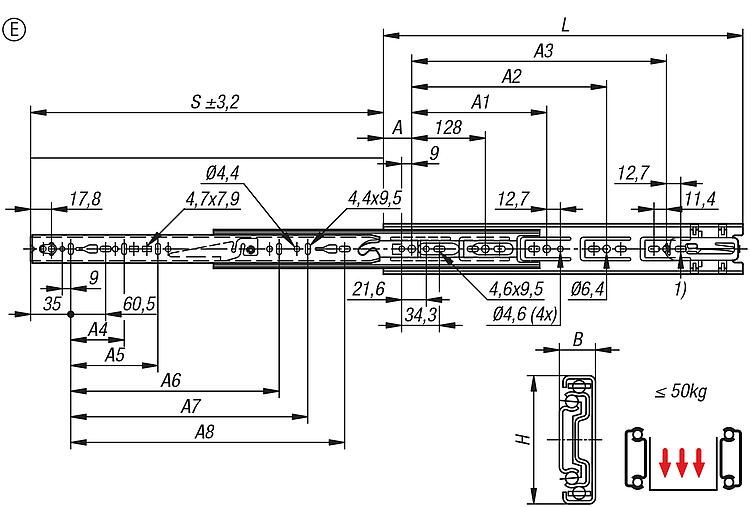

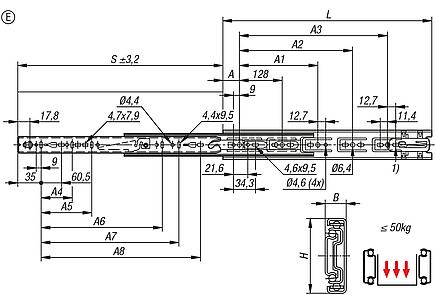

E alak:
1) A K2381.5040027, K2381.5050027, K2381.5040041 és K2381.5050041 terméknél szerelőfurat nincs

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K2381_E Teleszkópos fióksínek, acél, oldalra szerelésre, teljesen kihúzható, teherbírás max. 50 kg, E alak

229 kB

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alak	Alaktípus	Szerelés	Terméktípus	Záró-/nyitóerő N sínenként	Teherbírás páronként (80.000 ciklus) kg	Teherbírás páronként (10.000 ciklus) kg	csomagolás módja	Ár
K2381.5030027	E	önbehúzó	oldalra szerelés	szabványos	14-27	42	48	1 darab = 1 pár	31,00 €
K2381.5035027	E	önbehúzó	oldalra szerelés	szabványos	14-27	43	49	1 darab = 1 pár	31,56 €
K2381.5040027	E	önbehúzó	oldalra szerelés	szabványos	14-27	44	50	1 darab = 1 pár	32,45 €
K2381.5045027	E	önbehúzó	oldalra szerelés	szabványos	14-27	45	50	1 darab = 1 pár	33,17 €
K2381.5050027	E	önbehúzó	oldalra szerelés	szabványos	14-27	45	50	1 darab = 1 pár	33,90 €
K2381.5055027	E	önbehúzó	oldalra szerelés	szabványos	14-27	45	50	1 darab = 1 pár	35,04 €
K2381.5060027	E	önbehúzó	oldalra szerelés	szabványos	14-27	45	50	1 darab = 1 pár	36,46 €
K2381.5065027	E	önbehúzó	oldalra szerelés	szabványos	14-27	44	49	1 darab = 1 pár	37,41 €
K2381.5030041	E	önbehúzó	oldalra szerelés	szabványos	27-41	42	48	1 darab = 1 pár	32,59 €
K2381.5035041	E	önbehúzó	oldalra szerelés	szabványos	27-41	43	49	1 darab = 1 pár	33,17 €
K2381.5040041	E	önbehúzó	oldalra szerelés	szabványos	27-41	44	50	1 darab = 1 pár	34,12 €
K2381.5045041	E	önbehúzó	oldalra szerelés	szabványos	27-41	45	50	1 darab = 1 pár	34,80 €
K2381.5050041	E	önbehúzó	oldalra szerelés	szabványos	27-41	45	50	1 darab = 1 pár	35,57 €
K2381.5055041	E	önbehúzó	oldalra szerelés	szabványos	27-41	45	50	1 darab = 1 pár	36,76 €
K2381.5060041	E	önbehúzó	oldalra szerelés	szabványos	27-41	45	50	1 darab = 1 pár	38,27 €
K2381.5065041	E	önbehúzó	oldalra szerelés	szabványos	27-41	44	49	1 darab = 1 pár	39,30 €

Rendelési szám	A	A1	A2	A3	A4	A5	A6	A7	A8	B	H	Löket S	L	Tartozékok KIPP	Ár
K2381.5030027	35	-	-	-	-	-	-	-	231	12,7	45,7	286	300	-	31,00 €
K2381.5035027	35	224	-	-	128	-	-	-	281	12,7	45,7	356	350	K2393.0347	31,56 €
K2381.5040027	35	224	288	-	128	-	-	-	331	12,7	45,7	406	400	K2393.0397	32,45 €
K2381.5045027	35	224	320	-	128	-	320	-	381	12,7	45,7	457	450	K2393.0447	33,17 €
K2381.5050027	35	224	384	-	128	-	-	-	431	12,7	45,7	508	500	K2393.0447	33,90 €
K2381.5055027	35	224	416	-	128	-	416	-	481	12,7	45,7	559	550	-	35,04 €
K2381.5060027	35	224	352	480	128	224	416	-	531	12,7	45,7	610	600	-	36,46 €
K2381.5065027	35	224	352	512	128	224	416	544	581	12,7	45,7	660	650	-	37,41 €
K2381.5030041	35	-	-	-	-	-	-	-	231	12,7	45,7	286	300	-	32,59 €
K2381.5035041	35	224	-	-	128	-	-	-	281	12,7	45,7	356	350	K2393.0347	33,17 €
K2381.5040041	35	224	288	-	128	-	-	-	331	12,7	45,7	406	400	K2393.0397	34,12 €
K2381.5045041	35	224	320	-	128	-	320	-	381	12,7	45,7	457	450	K2393.0447	34,80 €
K2381.5050041	35	224	384	-	128	-	-	-	431	12,7	45,7	508	500	K2393.0447	35,57 €
K2381.5055041	35	224	416	-	128	-	416	-	481	12,7	45,7	559	550	-	36,76 €
K2381.5060041	35	224	352	480	128	224	416	-	531	12,7	45,7	610	600	-	38,27 €
K2381.5065041	35	224	352	512	128	224	416	544	581	12,7	45,7	660	650	-	39,30 €
